光儲充一體化項目中對箱式變壓器的配置要求

文章來源：http:// 發布時間：2025-06-09 瀏覽次數：29

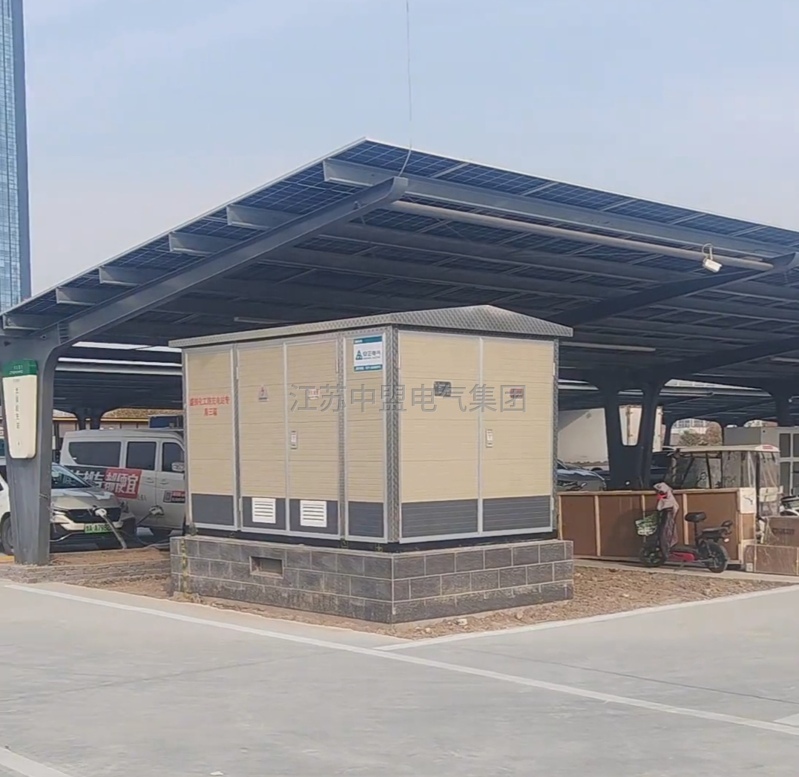

光儲充一體化項目通過“光伏發電+儲能調峰+充電樁供電”的協同模式，實現清潔能源的高效利用與電網負荷的靈活調節，是新能源汽車充電站升級的重要方向。而箱式變壓器（簡稱“箱變”）作為連接光伏、儲能、充電樁的核心電力樞紐，其配置需深度適配多源協同、動態功率平衡、安全穩定等需求。以下從技術參數、功能特性、場景適配三個維度，解析光儲充一體化項目中箱變的核心配置要求。



一、技術參數：匹配多源輸入與動態輸出的“硬指標”

光儲充系統的電力來源復雜——光伏（DC 300~1500V）通過逆變器轉為AC 380V/220V，儲能（AC 380V或DC 200~1500V）通過PCS雙向變流器接入，充電樁則需AC 380V/220V或DC快充接口。箱變需同時處理“多源輸入”與“多向輸出”，因此技術參數需滿足以下要求：



寬范圍電壓輸入能力

光伏逆變器輸出電壓受光照強度影響波動大（如陰雨天電壓可能降至200V以下），儲能系統充放電時也會反向輸出/吸收功率。箱變需支持低壓側寬范圍輸入（如AC 200~480V），并通過內置寬頻變壓器、動態無功補償模塊，確保輸出電壓穩定在充電樁所需的AC 380V±5%范圍內。

高功率密度與容量適配

光儲充站的單站功率通常為500kW~3MW（含光伏、儲能、充電樁總負載），箱變需根據總功率需求選擇容量（如1000kVA、1600kVA），同時采用干式變壓器+緊湊型開關柜的一體化設計，體積控制在傳統配電房的1/3以內，適配停車場、園區等空間受限場景。

低損耗與高效率

光儲系統的核心目標是降低碳排放，箱變的能效直接影響整體經濟性。需選用IE4超高效變壓器（負載損耗≤3.5kW，空載損耗≤0.8kW），且在20%~100%負載率下效率均≥98.5%，減少電能轉換過程中的損耗。

二、功能特性：保障多源協同與系統安全的“軟實力”

光儲充系統的復雜性（直流/交流混合、多設備聯動）對箱變的功能提出更高要求，需具備以下核心能力：



多源協調控制與功率平衡

光伏、儲能、充電樁的功率輸出存在動態變化（如光伏白天發電、夜間儲能放電），箱變需集成智能功率管理系統（PMS），通過監測各節點的實時功率（光伏出力、儲能SOC、充電樁負載），自動調節變壓器分接頭、切換儲能充放電模式，實現“光伏優先自用→余電上網/存儲→儲能補電→電網調峰”的智能調度，避免功率倒送或過載。

電氣隔離與故障保護

光儲充系統存在直流側（光伏、儲能）與交流側（充電樁、電網）的雙向電流，箱變需通過全封閉金屬外殼+電磁屏蔽設計，隔離直流分量對交流電網的干擾；同時內置多重保護裝置：

電氣保護：過流、過壓、欠壓、零序保護（響應時間≤50ms）；

孤島保護：當電網斷電時，自動切斷箱變與電網的連接，防止儲能/光伏繼續向電網反送電（避免觸電風險）；

防孤島與頻率電壓保護：配合逆變器、PCS，在電網頻率/電壓異常時快速脫網。

智能化監控與數據交互

光儲充系統需與云平臺、BMS（電池管理系統）、EMS（能量管理系統）聯動，箱變需支持多協議通信（Modbus TCP、IEC 61850、CAN），實時上傳電壓、電流、溫度、負載率等數據，并接收上層系統的控制指令（如調整變壓器檔位、切換儲能工作模式）。運營商可通過手機APP或監控大屏，直觀查看箱變運行狀態，提前預警故障（如繞組溫升異常、絕緣電阻下降）。

三、場景適配：應對復雜環境的“耐用性設計”

光儲充項目常部署于戶外停車場、高速服務區、工業園區等場景，面臨高溫、潮濕、鹽霧、振動等挑戰。箱變的配置需強化環境適應性：



防護等級：采用IP54及以上防護（防塵、防噴水），外殼材質選用冷軋鋼板或鋁合金（耐腐蝕性強），表面噴涂聚酯粉末涂層（耐鹽霧≥1000小時）；

散熱設計：配置強制風冷系統（雙風機+溫控裝置），在環境溫度-40℃~+60℃下仍能穩定運行，避免高溫導致變壓器絕緣老化；

抗震性能：內部元器件采用抗震支架，箱體與基礎連接采用減震墊，滿足GB/T 17626.2-2018（電磁兼容）和GB 50011-2010（建筑抗震）要求。

箱變是光儲充一體化的“中樞神經”

在光儲充一體化項目中，箱式變壓器不僅是電能轉換的“橋梁”，更是多源協同的“大腦”、安全運行的“衛士”。其配置需圍繞“寬輸入、高智能、強適配”展開，才能支撐光伏、儲能、充電樁的高效聯動，最終實現“綠電優先、靈活調峰、安全可靠”的充電網絡目標。



選擇符合光儲充場景需求的箱變，是構建高效、經濟、可持續充電站的關鍵一步。
