光伏升壓站的"電力樞紐"：解碼升壓箱式變壓器的核心價值

文章來源：http:// 發布時間：2025-07-28 瀏覽次數：2

2024年上半年，新增光伏裝機超1.2億千瓦，相當于12個三峽電站的總?cè)萘?。?dāng)一片片光伏板將陽光轉化為電能后，這些分散的"綠色電流"如何跨越山川、匯入電網？答案藏在光伏升壓站的"心臟"里——升壓箱式變壓器。

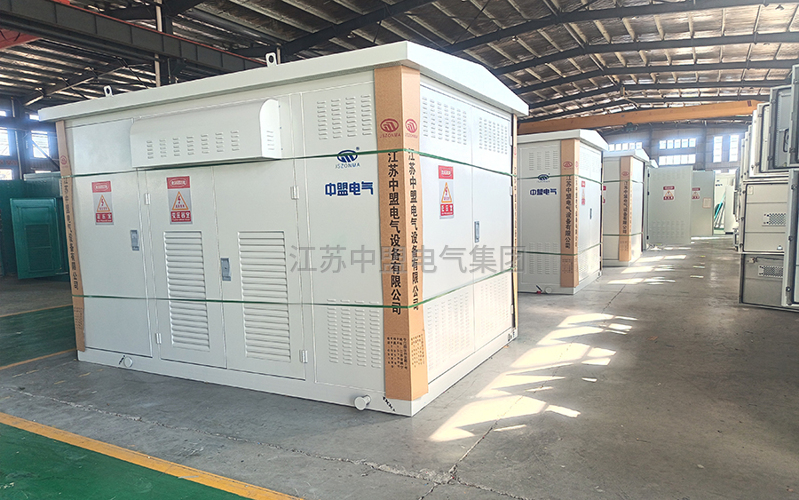

這個藏在光伏升壓站中的"電力樞紐"，既是光伏電站從"低壓分散"到"高壓并網"的關鍵轉換裝置，也是決定整個項目發電效率、運維成本與安全性的核心設備。作為光伏升壓箱變專用設備的源頭制造商之一，江蘇中盟電氣為您分享以下的相關內容。



一、為什么光伏項目需要"升壓箱變"？從"發電"到"并網"的必經之路

光伏發電的核心是"光生伏特效應"：光伏板將光能轉化為直流電（DC），但電網傳輸需要交流電（AC），且需通過升壓降低輸電損耗。簡單來說，光伏板產生的電就像"涓涓細流"，而電網需要的是"滔滔江河"——升壓箱式變壓器，正是將"細流"匯聚成"江河"的關鍵工具。



具體來看，光伏項目的電力流程可分為三個階段：



發電階段：光伏板陣列產生低電壓直流電（通常30-150V/串）；

匯流階段：通過匯流箱將多路直流電匯集（電壓升至600-1500V）；

升壓并網階段：經逆變器轉為交流電（315V-10kV），再通過升壓箱變將電壓提升至35kV、110kV甚至更高，然后接入電網。

其中，升壓箱變承擔著"最后一級升壓"的重任——它既是逆變器輸出交流電的"接力站"，也是電網側高壓電的"入口閥"。若沒有它，光伏電力將因電壓不足無法長距離傳輸，只能在本地消納，極大限制電站的經濟性。



二、光伏升壓箱變的"技術密碼"：如何應對光伏場景的特殊挑戰？

與傳統火電、水電的升壓變壓器相比，光伏升壓箱變的工作環境與應用需求更為復雜，這也倒逼其技術不斷迭代升級。



1. 場景特殊：戶外全天候運行，需扛住"極端考驗"

光伏電站多建于荒漠、山地、農光互補區等偏遠地帶，升壓箱變需直面：



溫差大：西北荒漠晝夜溫差超30℃，高原地區低溫可達-40℃；

濕度高：南方多雨地區空氣濕度超90%，沿海電站鹽霧腐蝕嚴重；

空間有限：光伏板陣列密集，箱變需緊湊設計，同時預留運維通道。

針對這些痛點，優質光伏升壓箱變采用：



寬溫域設計：核心絕緣材料選用耐低溫的環氧樹脂或聚酰亞胺，確保-40℃~+60℃環境下正常運行；

防腐防護：外殼采用熱鍍鋅鋼板+戶外專用涂層（耐鹽霧等級≥7級），關鍵接線端子做密封處理；

緊湊高效：采用"一體化集成"結構，將高壓開關、變壓器本體、低壓配電單元集成于同一箱體，占地面積比傳統敞開式變電站減少40%。

2. 電力波動大：需適應"間歇性發電"特性

光伏發電依賴光照強度，具有明顯的間歇性——清晨、傍晚或陰雨天，輸出功率可能驟降至峰值的10%；正午強光下，功率又會瞬間躍升至滿負荷。這種"忽大忽小"的電力輸入，對升壓箱變的動態響應能力提出了極高要求。



我們的升壓箱變體現在：

寬負載設計：變壓器繞組采用"低損耗硅鋼片+多股絞合線"，確保在10%-100%負載范圍內效率穩定（空載損耗≤0.3%）；

智能保護：內置過流、過壓、零序保護模塊，可實時監測輸入電壓波動，自動調節分接開關，避免因電壓驟變導致的設備損壞；

抗諧波能力：針對逆變器輸出的諧波電流（THD通常＜5%），采用特殊繞組排列與屏蔽技術，將諧波畸變率控制在2%以內，保障電網電能質量。

3. 并網要求高：需滿足"零缺陷"接入標準

光伏電站并網需符合《光伏發電站接入電力系統技術規定》（GB/T 19964-2012），其中對升壓箱變的電壓穩定性、頻率適應性、電能質量均有嚴格要求。例如：



并網點電壓偏差需控制在±5%以內；

頻率偏差需≤0.5Hz；

諧波電流注入量需低于國標限值（如3次諧波≤2.5%）。

為滿足這些標準，優質升壓箱變配備：



同步檢測裝置：實時監測電網電壓、頻率，自動調整輸出相位與幅值；

有源濾波模塊（可選配）：針對高頻諧波（如11次、13次）進行主動補償；

電能質量監測終端：上傳THD、電壓閃變等數據至監控平臺，實現遠程運維。

三、從"能用"到"好用"：光伏升壓箱變的四大核心優勢

在光伏行業"降本增效"的大背景下，升壓箱變的價值早已超越"電力轉換"本身——它已成為決定電站全生命周期收益的關鍵設備。



1. 降低損耗，提升發電量

傳統敞開式升壓站采用多臺分立設備（變壓器+開關柜+保護裝置），連接線損可達2%-3%；而一體化升壓箱變通過優化繞組設計、縮短導電路徑，線損可降至0.8%以下。以100MW光伏電站為例，年發電量約1.6億度，采用高效箱變可多發電約240萬度（按電價0.3元/度計算，年增收72萬元）。



2. 節省土地，適配復雜地形

農光互補、漁光互補項目中，土地資源極為珍貴。緊湊型升壓箱變（占地僅8-10㎡）比傳統變電站（占地30-50㎡）節省70%以上空間，可直接布置在光伏陣列下方，避免額外征地成本。



3. 運維省心，降低全周期成本

傳統箱變需定期人工巡檢（每月1次），故障排查耗時長達4-8小時；而智能升壓箱變配備物聯網監控平臺，可實時監測油溫、繞組溫度、負載率等參數，故障預警響應時間＜5分鐘，運維成本比傳統設備低50%。



4. 安全可靠，保障電站收益

光伏電站投資回報周期長達8-10年，設備故障導致的停機損失巨大。優質升壓箱變通過：



雙繞組冗余設計（一路主用、一路備用）；

防爆門+泄壓閥（應對內部短路風險）；

防雷擊保護（接地電阻≤4Ω），

將故障停機率控制在0.1%以下，確保電站"零非計劃停機"。

四、行業趨勢：智能化、定制化成主流

隨著光伏電站向"大基地化、智能化"發展，升壓箱變的技術迭代方向也愈發清晰：



智能化：集成AI算法，根據光照預測、電網負荷動態調整輸出功率，實現"源網荷儲"協同；

模塊化：支持"即插即用"擴展，適應光伏電站分期建設需求；

低碳化：采用環保型絕緣材料（如植物基絕緣油），減少全生命周期碳排放。

結語：光伏升壓站的"心臟"，決定電站的"生命力"

在光伏發電的"能量流動圖"中，升壓箱式變壓器是連接"光伏陣列"與"電網"的關鍵節點——它不僅承擔著電壓轉換的功能，更是保障電站安全、提升發電效率、降低運維成本的核心支撐。



對于光伏電站投資者而言，選擇一臺適配性強、技術先進的升壓箱變，不僅是設備的采購，更是對電站全生命周期收益的"長期投資"。畢竟，在"雙碳"時代的光伏賽道上，穩定的電力輸出與高效的能源利用，才是真正的"綠色財富密碼"。
